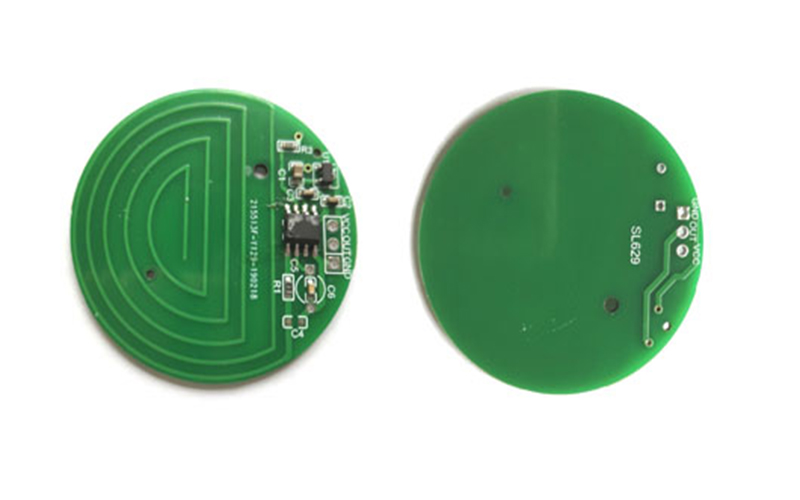

SL629低功耗微距電容感應模塊使用說明書

一、產品簡介：

SL629利用的是電容式非接觸感應原理。在任何兩個導電的物體之間都存在電容，電容的大小與介質的導電性質、極板的大小與導電性質、極板周圍是否存在導電物質等有關。當人體的手指接近PCB或感應區時，由于人體的導電性，會改變電容的大小。觸摸按鍵芯片檢測到電容值大幅升高后，輸出開關信號。

二、適用范圍：

 各種智能家電、玩具、娛樂等自動感應產品。

三、 功能特點：

1、工作電壓范圍： DC3.6V - 18V

2、工作電流： 3mA (正常模式)； 15 uA (休眠模式) @5V

3、2 個觸摸感應,感應距離：0-5CM

4、持續無按鍵 4 秒，進入休眠模式.

5、提供一對一的直接輸出，按鍵為高電平輸出.

6、可以經由調整 CAP 腳的外接電容，調整靈敏度，電容越大靈敏度越高

7、內建 LDO 增加電源的抗干擾能力
