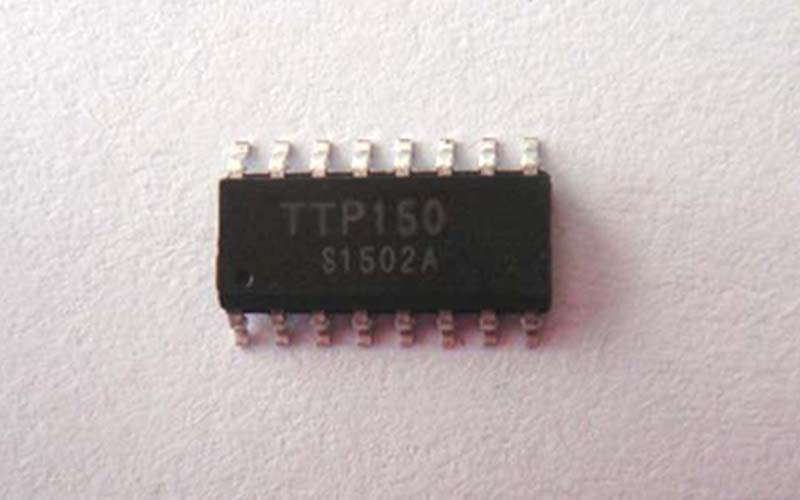

TTP150B應急燈應用控制IC

概述

應急雙頭燈/標志燈應用控制芯片，內置電池檢測、控制、保護及光源恒定電流驅動、短路、

開路檢測模塊電路。

特點

電壓工作范圍2.4~5.5V。

待機典型工作電流，無負載<1.2mA@VDD=5.0V; IDD off <3.5uA@VDD=1.2V。

提供Ni-CD/Ni-MH單顆電池應用節省電池成本。

有電池充電/放電保護功能，電池充電充飽截止功能，電池放電保護偵測功能。

(可外部串電阻調整充電電流)

電池最長充電時間選擇20/12小時，提供放電后自動回補充電功能。

光源偵測短路/開路功能。(雙頭兩串/標致燈雙路偵測)

內建升壓128KHz(K=1024) LED光源恒定電流輸出，增加電池工作時間。

提供BUZZER輸出(腳位選擇三種輸出模式)。

三LED輸出指示主電功能/充電功能/故障功能。

提供月自動/年自動/按鍵進入測試模式(年月自動檢測功能腳位選擇“開啟/關閉” )。

提供快速月年自動檢測功能(自動進入應急檢測光源/電池放電能力
